Orodja:

①2,5 mm ključ
②Vijačnik s ploščato glavo
③Načelni rezalnik


1.Izklopite tiskalnik.


2. Z 2,5-milimetrskim ključem odstranite dva vijaka na vezju ekstruderja.

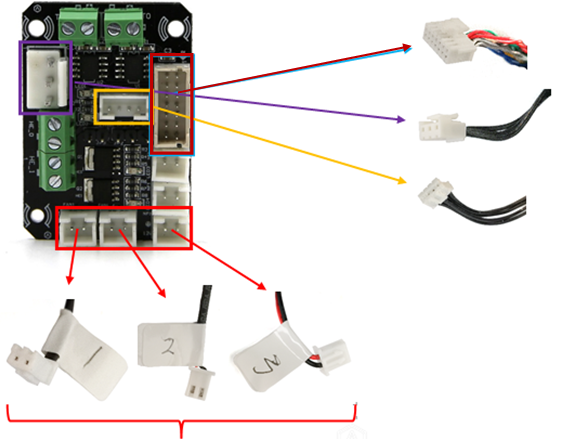

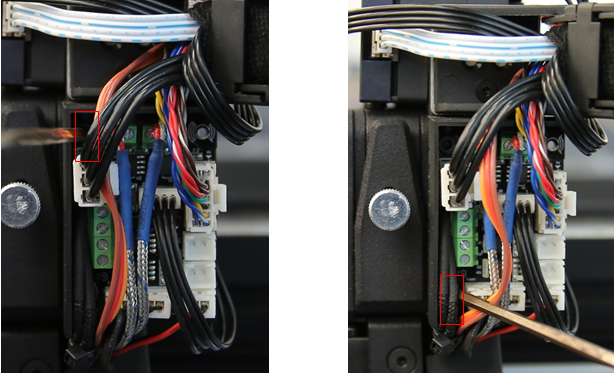

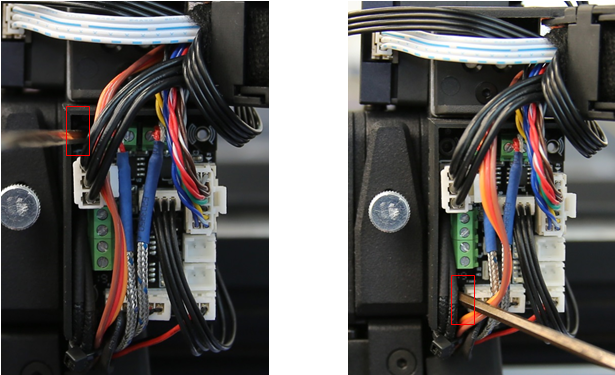

3. Odstranite in odklopite vse žice (če je priključek prekrit z lepilom, ga odstranite z majhnim izvijačem).

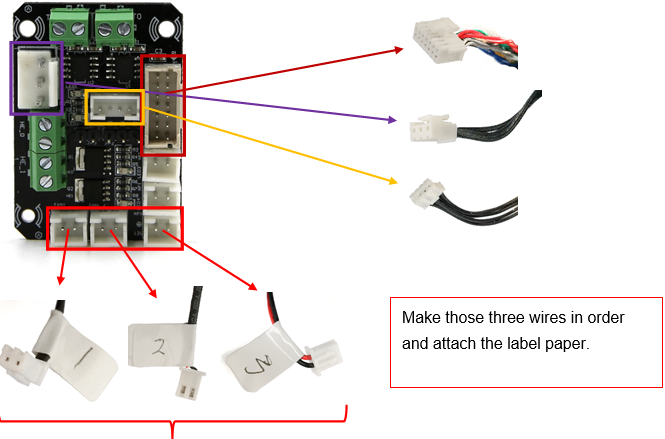

4. Prikazano na naslednji sliki.


5. Kako namestiti kabel grelne palice in termočlena

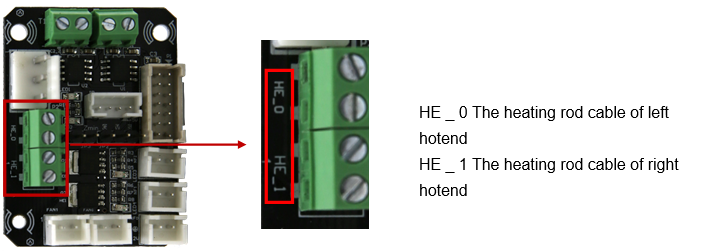

1) Ogrevalna palica: Vstavite kable grelne palice s ploščatim izvijačem.

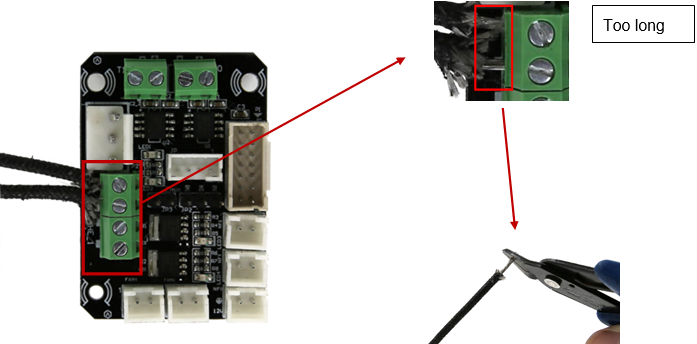

Opomba: Prepričajte se, da osnova golega kabla ni predolga, saj lahko povzroči kratek stik.

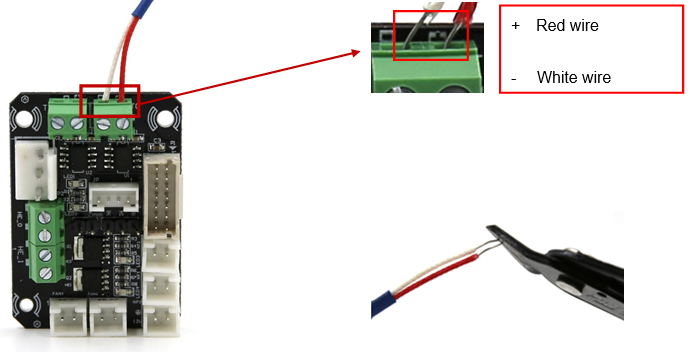

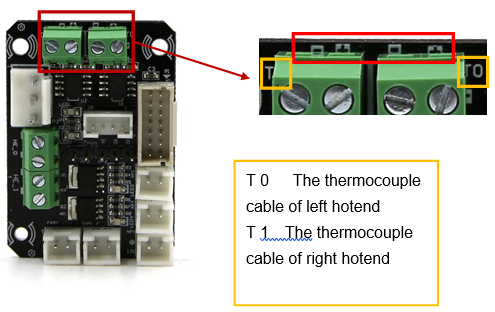

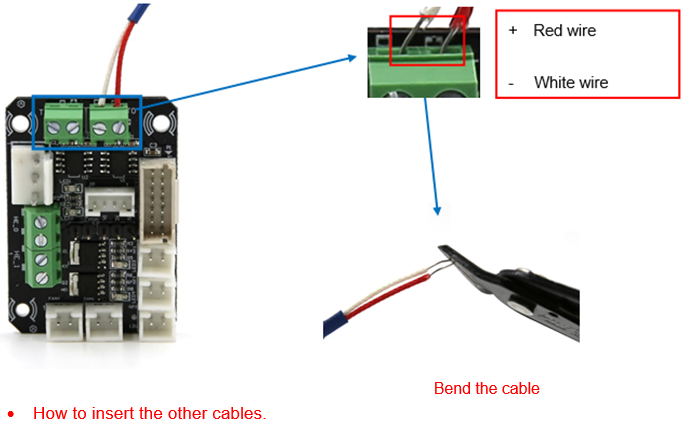

2) Termoelement: Vstavite napajalni kabel termočlena s ploščatim izvijačem.
Opomba: Prepričajte se, da osnova golega kabla ni predolga, saj lahko povzroči kratek stik.



6. Ko so vse žice nameščene, namestite ploščo na stran tiskalne glave.



Vir: Raise3D.
