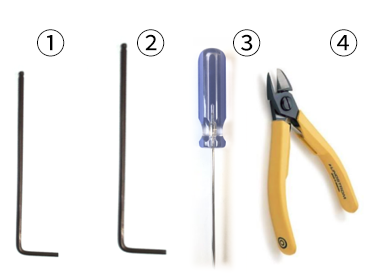

Orodja:

① 1,5-milimetrski inbus ključ
② 2,5-milimetrski inbus ključ
③ Izvijač s ploščato glavo
④ Klešče za žico


1. Spustite ploščo.

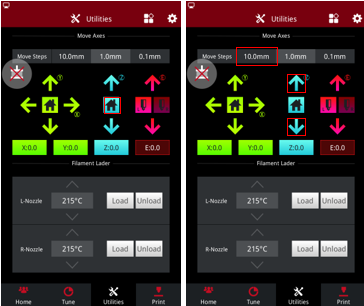

1) V zavihku “Utilities” spustite platformo osi Z tako, da izberete puščico navzdol.
2) Ploščo spustite, dokler nimate dovolj prostora za udobno manevriranje z orodji na območju.
Opomba: Priporočena vrednost osi Z je 150-250 mm.


2. Odstranite filament.

1) V zavihku “Utilities” preverite, ali je temperatura nastavljena kot priporočena temperatura za vaš filament. (Na primer 215 ℃ za Raise3D PLA).
2) Po potrebi prilagodite temperaturo. Pritisnite gumb “Unload”, da odstranite filament.
3) Tiskalnik se bo začel segrevati na določeno temperaturo. Ko temperatura doseže ciljno temperaturo, izberite gumb “Unload”, da odstranite filament.


3. Ohladite konico.

1) V zavihku “Domov” izberite temperaturo leve konice. V novem oknu nastavite temperaturo na “0 ℃” in izberite “OK”. Ta korak ponovite za desno konico.
2) Počakajte, da se konica popolnoma ohladi, preden nadaljujete z naslednjimi koraki.
3) Ko ekstrudejri dosežejo temperaturo okolice, izklopite tiskalnik.


4. Odstranite hladilni ventilator.

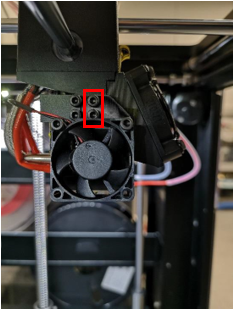

1) Z 2,5-milimetrskim inbus ključem odstranite dva pritrdilna vijaka hladilnega ventilatorja, ki ustreza termoelementu, ki ga boste zamenjali.


5. Odstranite termočlen z šobe.

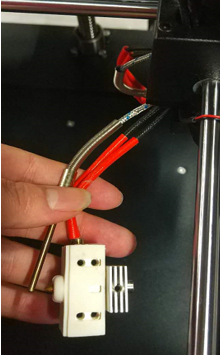

1) Odvijte pritrdilne vijake v grelnem bloku, nato pa odvijte vijak na vpenjalniku, da odstranite sklop šobe.

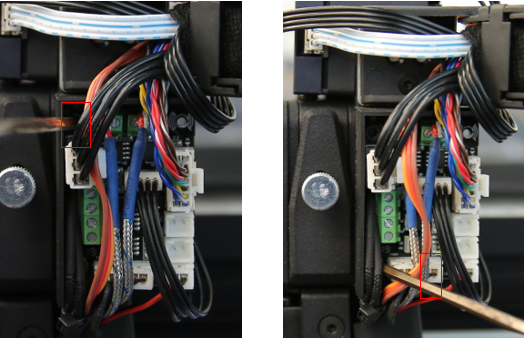

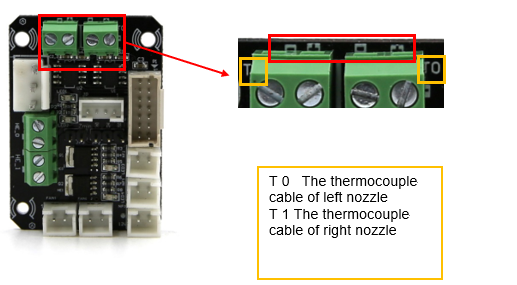

1) S ploščatim izvijačem odstranite kabel termoelementa s priključne plošče ekstruderja.
2) Z 2,5-milimetrskim ključem odstranite vijaka na priključni plošči ekstruderja.

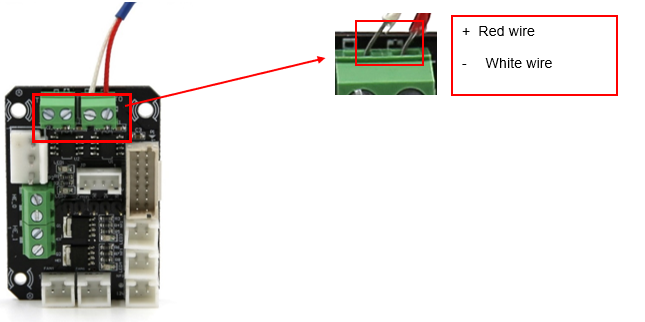

1) S ploščatim izvijačem sprostite dva vijaka, ki držita žice za termoelement (ki ga zamenjujemo).

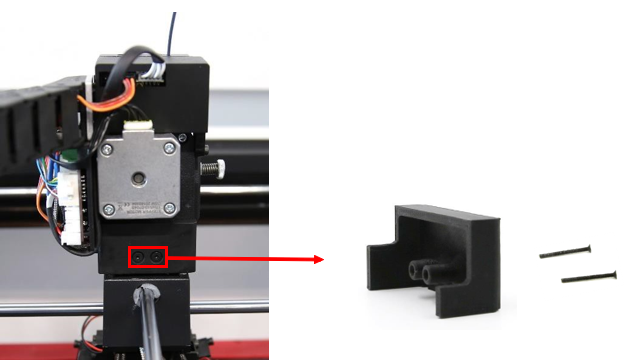

5) Odstranite pritrdilna vijaka z zaščite žice in snemite pokrov.


6) Prerežite vezice, ki držijo žice.


7) Žico termoelementa izvlecite iz nosilca ekstruderja.


6. Namestite nov termoelement.

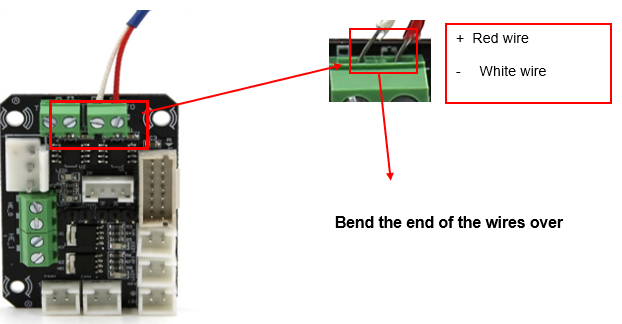

Kable termoelementa vstavite skozi blok na zadnji strani ekstruderja v sponko in s ploščatim izvijačem ponovno namestite vijake. Prepričajte se, da nobena odkrita žica ni v stiku s tiskalnikom, sicer lahko pride do poškodb naprave.


7. Končni korak.

1) Žice povežite z zadrgo in ponovno namestite pokrov kabla.

Vir: Raise3D.
