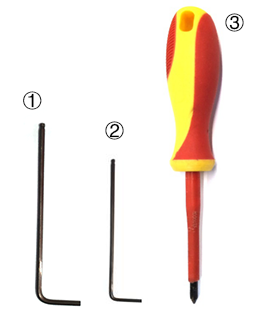

Orodja:
① 2,5-milimetrski ključ
② 1,5-milimetrski ključ
③ Izvijač s Philipsovo glavo

1. Izvlecite filament.

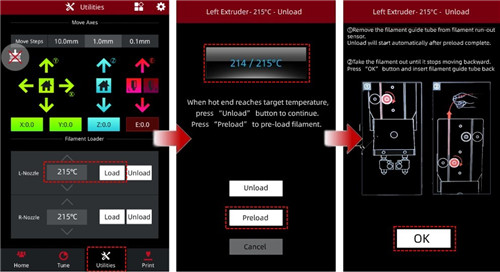

1) V zavihku “Utilities” preverite, ali je temperatura nastavljena kot priporočena temperatura za vaš filament. (Na primer 215 ℃ za Raise3D PLA).
2) Po potrebi prilagodite temperaturo. Pritisnite gumb “Unload”, da odstranite filament.
3) Tiskalnik se bo začel segrevati na določeno temperaturo. Ko temperatura doseže ciljno temperaturo, izberite gumb “Unload”, da odstranite filament.


2. Izklopite tiskalnik.

3. Z 2,5-milimetrskim ključem odstranite 8 vijakov na zgornjem pokrovu.

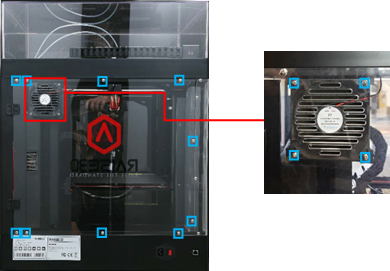

4. Odstranite pritrdilne vijake na zgornjem in spodnjem robu plastičnih pokrovov. S Philipsovim izvijačem hkrati odstranite ventilator zračnega filtra.

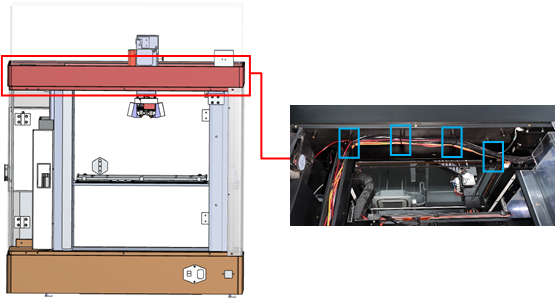

5. Prerežite vezice, ki držijo kabelski snop na spodnji strani zgornjega pokrova.

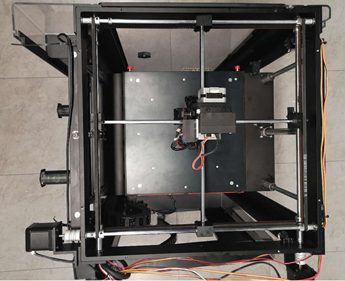

6. Zgornji pokrov ročno dvignite navzgor.

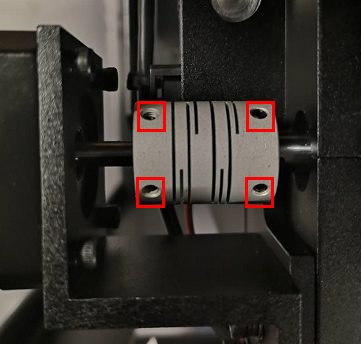

7. Remove the screws in the shaft coupler at the rear-right corner with the 1.5mm hex wrench.


7. S 1,5-milimetrskim šestiložnim ključem odstranite vijake v spojki gredi v zadnjem desnem kotu.

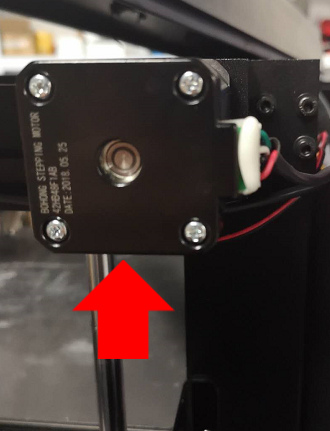

8. Odstranite vijaka, ki držita motor Y.


Opomba: Pri odstranjevanju vijakov motor zavarovajte z roko.

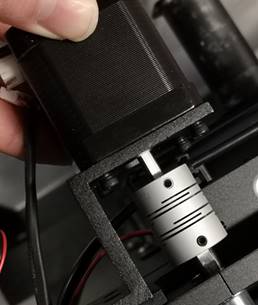

9. S tiskalnika odstranite spojko in motor Y.

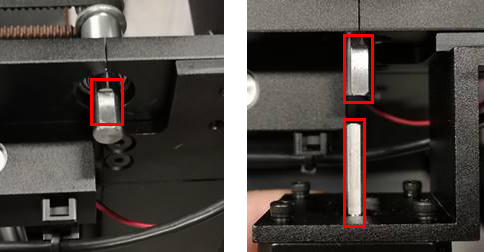

10. Ročno zavrtite zadnjo palico in gred motorja, dokler njuna ravna površina ne bo obrnjena navzgor.

11. Na gred motorja Y namestite novo spojko.

Opomba: Spenjalnik rahlo obrnite, dokler eden od pritrdilnih vijakov ne bo obrnjen neposredno nad ravno površino na Y motorni gredi.

12. Motor z novo spojko postavite nazaj v prvotni položaj.

Opomba: Dva vijaka na spojki sta obrnjena proti ravnini motorne gredi in palice.

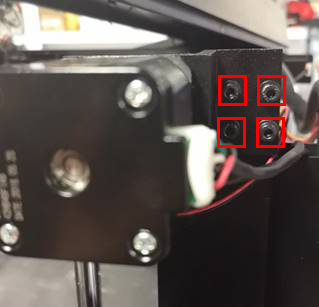

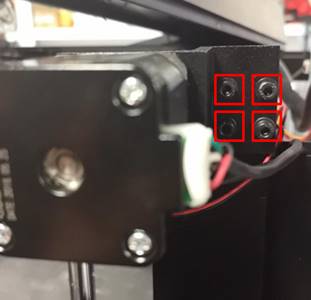

13. Dvignite motor Y in predhodno zategnite štiri vijake, ki podpirajo motor.

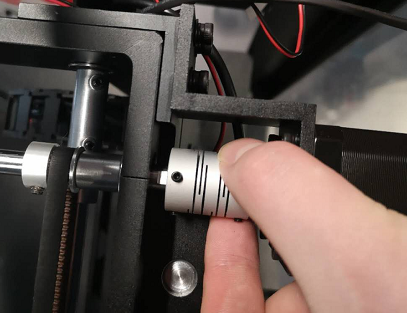

14. Spojko potisnite naprej in nazaj, da preverite poravnavo gredi motorja in palice.


Če gibanje ni gladko, ga ni mogoče uskladiti. Če ni poravnan, prilagodite položaj motorja Y, dokler spojka ne more gladko drseti naprej in nazaj.

Opomba: Če motorja ni mogoče premakniti, nekoliko popustite štiri pritrdilne vijake.

15. Motor pritrdite na mesto in zategnite vse vijake na stojalu. Ponovno preverite premikanje spojke. Če ga ni mogoče premakniti, ponovite korak 14.

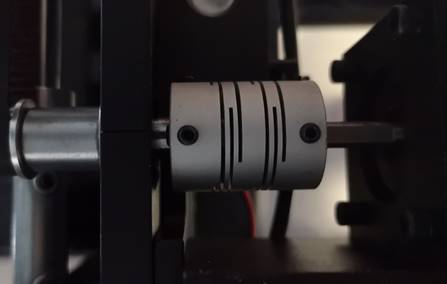

16. Prepričajte se, da sta ravna površina na gredi motorja Y in zadnji palici obrnjeni navzgor in da sta pritrdilna vijaka na spojki Y prav tako neposredno nad ravnimo površinamo.
Spojko pomaknite naprej, dokler skoraj ne prekrije ravne površine na zadnji palici.


17. Namestite štiri vijake na Y spojko.

18. Povlecite snop žic nazaj do vrha.

19. Priključite zračni filter.

20. Ponovno namestite zgornji pokrov.

21. Ponovno namestite zadnji pokrov.

Vir: Raise3d.
