1. Spustite ploščo.

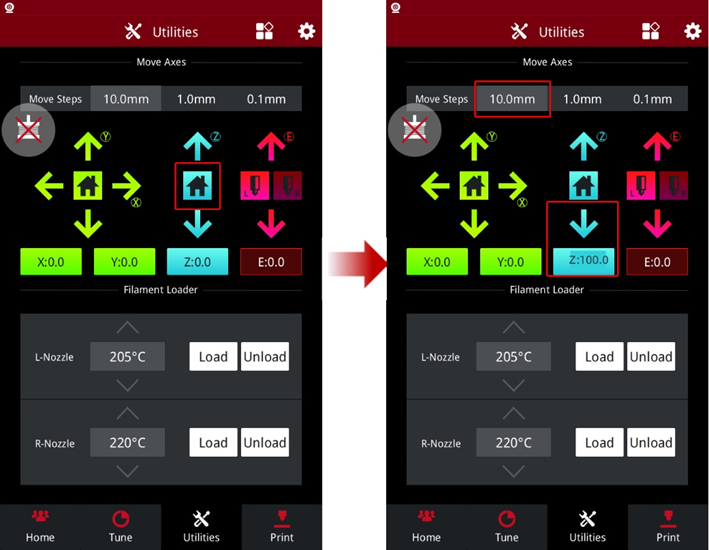

1) V zavihku “Utilities” spustite os Z tako, da izberete”Move Steps” in izberete puščico navzdol, dokler nimate dovolj prostora za udobno manevriranje z orodji znotraj območja (5-12 mm).


2. Izvlecite filamente.

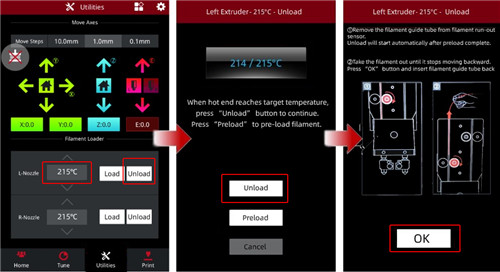

1) Oba ekstruderja nastavite na ustrezno temperaturo za raztovarjanje. Priporočena ciljna temperatura je običajno 5-10 ℃ višja od običajne temperature tiskanja.
2) Izberite možnost “Unload” (Razkladanje), da začnete postopek odstranjevanja filamenta.
3) Po končanem postopku raztovarjanja odstranite filament in vodilno cevko za filament iz ekstruderja.


3. Ohladite šobo.

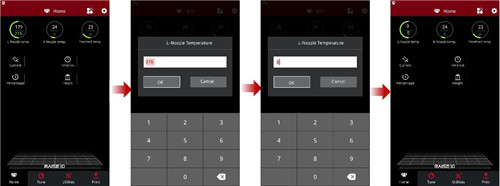

1) V zavihku “Home” in izberite temperaturo šobe. V novem oknu nastavite temperaturo na 0 ℃ in izberite “OK”.


1) Pred nadaljevanjem počakajte, da se konice popolnoma ohladijo.
2) Ko ekstruderji dosežejo temperaturo okolice, izklopite tiskalnik.

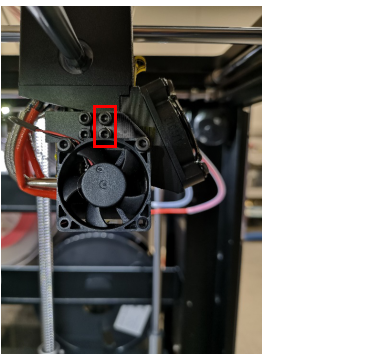

4. Z 2,5-milimetrskim inbus ključem odstranite dva vijaka na hladilnem ventilatorju.

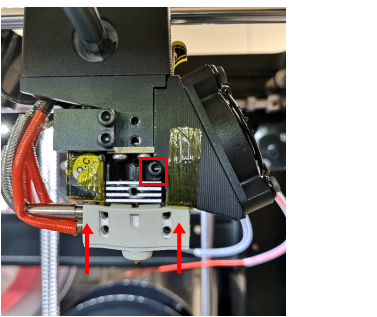

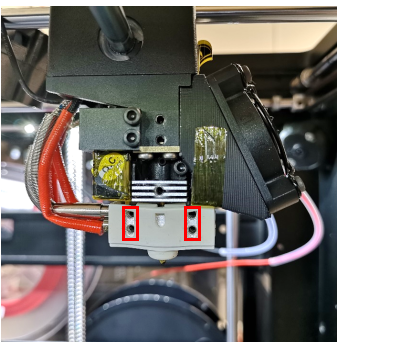

5. S 1,5-milimetrskim inbus ključem odstranite 4 nastavitvene vijake znotraj grelnega bloka. V naslednjem koraku lahko odstranite grelni blok.

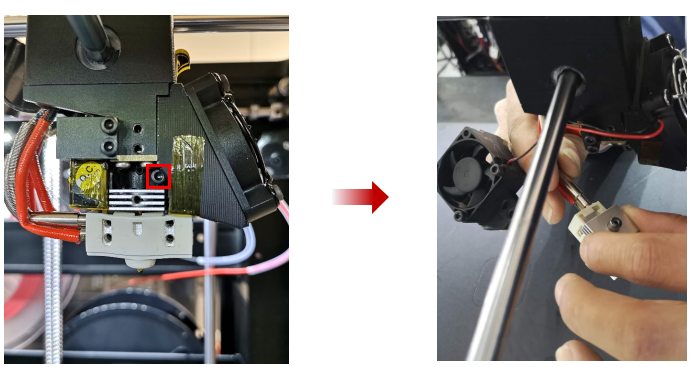

1) Odstranite pritrdilni vijak, da odstranite grelni blok s tiskalnika.

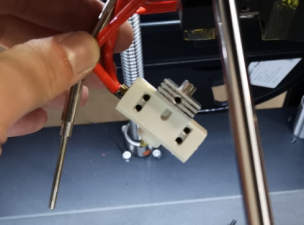

2) Odstranite grelno palico in žice termelementa iz grelnega bloka, da v celoti odstranite šobo.

6. Preglejte in zamenjajte šobo.

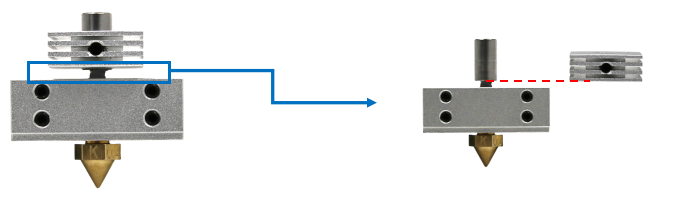

1) Za popolno zamenjavo grelnega telesa preverite, ali je novo grelno telo pravilno nastavljeno.
2) Dno grelnika mora biti poravnano z dnom velikega valja.


3) Če radiator ni pravilno nameščen, glejte Pro2 – Kako zamenjati šobo za več navodil.


7. Ožičenje.

1) Vstavite grelni element (rdeča žica) v spodnjo odprtino grelnega bloka. Vstavite ga, dokler ne pride iz drugega konca grelnega bloka, nato pa ga pritrdite na mesto z pritrdilnima vijakoma.
2) V zgornjo odprtino na grelnem bloku vstavite srebrni termoelement.
3) Z pritrdilnima vijakoma ga pritrdite na mesto.


8. Namestite šobo.

1) Vstavite grelni nastavek in ga popolnoma potisnite v ekstruder. Hladilnik se mora dotikati ovratnika cevi.
2) Namestite pritrdilne vijake.

Opomba: Če želite zamenjati več šob, ponovite korake 4-8, preden izvedete kalibracijo odmika.


9. Za umerjanje odmika šobe sledite postopkom iz priročnika Pro2 – Kako kalibrirati odmik šobe.

10. Izvedite postopke v poglavju Pro2 – Kako kalibrirati višino šob, da preverite, ali je višina obeh šob pravilno poravnana.

Vir: Raise3D.
