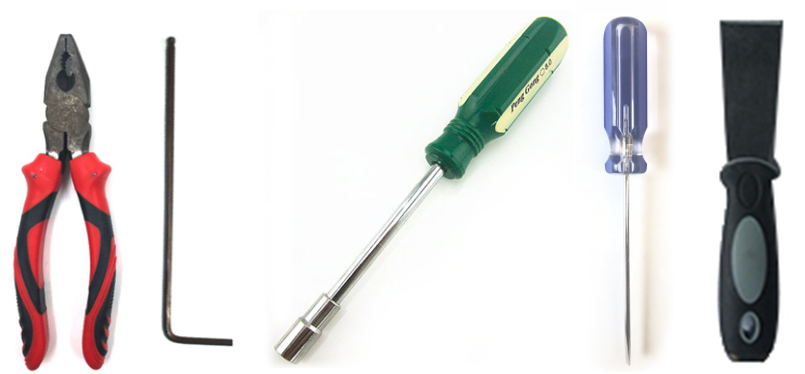

Orodja:

① Klešče
② 2mm šestiložni ključ
③ 5,5 mm ključ z vtičnico
④ Lopatka
⑤ Izvijač s ploščato glavo

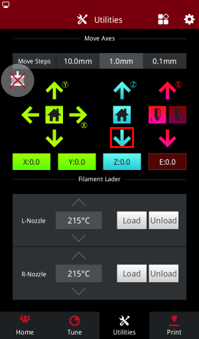

1.Izberite gumb “Home” na osi Z. Ko je postelja popolnoma usmerjena, jo spustite v ustrezen položaj, dokler z vijačnikom ne dosežete priključnega bloka.
Opomba: Višino lahko nastavite na 50-100 mm.

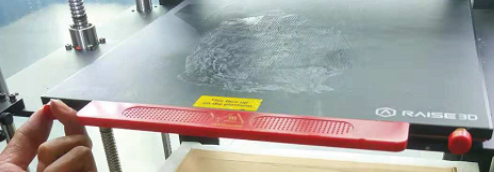

2. Izklopite napajanje. Odprite sprednja vrata in odstranite dva vijaka, nato odstranite ploščo.

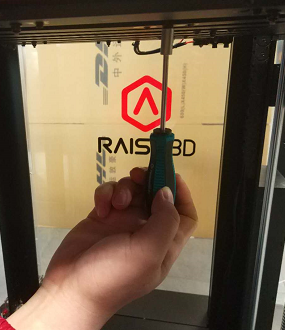

3. Odstranite napajalni kabel ogrevane postelje tako, da z majhnim ploščatim izvijačem sprostite dva vijaka na levi strani priključnega bloka.


4. Odstranite kabel temperaturnega senzorja.

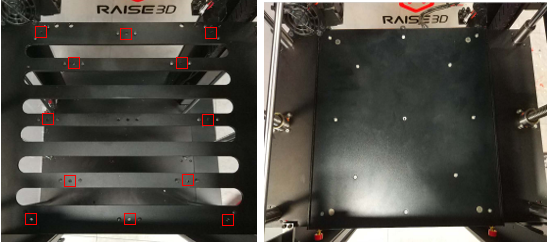

5. S 5,5-milimetrskim ključem odstranite 12 matic pod Z platformo in izvlecite grelno ploščo.

Opomba: Vijakov ne popustite, saj bo zaradi tega postelja ne bo več ravna.


6. Matice vpnite s kleščami, z 2 mm šestilojemnim ključem odstranite 12 matic z vijakov, izvlecite vijake iz ogrevane postelje in ločite izolirano ploščo od ogrevane postelje.

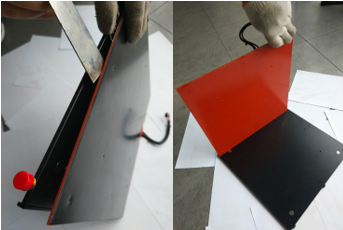

7. Ločite izolirano ploščo in ogrevano ležišče.

Opomba: Če ju je težko ločiti, lahko uporabite lopatico.

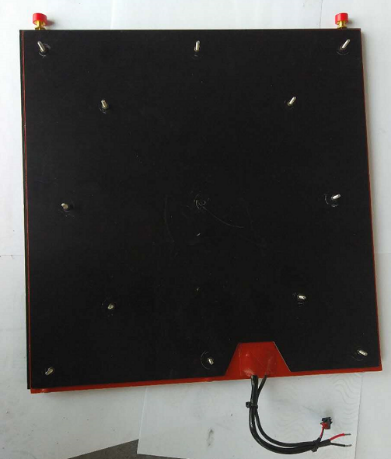

8. Pripravite novo ogrevano podlago in jo pritrdite na izolirano ploščo.

Opomba: Bodite pozorni na mesto preloma.

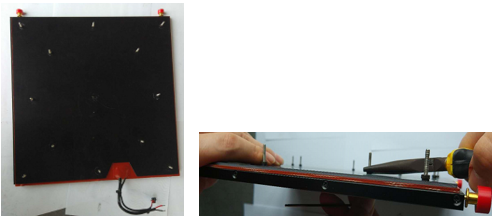

9. Namestite vijake nazaj v ogrevano posteljo, za pritrditev matic pod vijake uporabite klešče, za namestitev matic pa 2 mm šestiložni ključ.
Opomba: Prepričajte se, da se tesno dotikajo, vendar jih ne privijte preveč.


10. Skozi luknjo za vijak ga namestite na dvižno ploščo in ga pritrdite z 12 maticami pod platformo Z.

Opomba: Bodite pozorni na smer in ne prilagajajte vijakov.


11. Namestite dve žici v luknji za napajalno vtičnico in ponovno namestite vijake.

Opomba: Ne vstavljajte do izolacije žice, sicer lahko pregoreva. Rdeča (napajalna) žica mora biti poravnana z ustrezno rdečo žico na vsaki strani napajalne vtičnice.


12. Vključite termistor ogrevane postelje in bodite pozorni na smer.

Vir: Raise3D.
