1. Spustite ploščo.

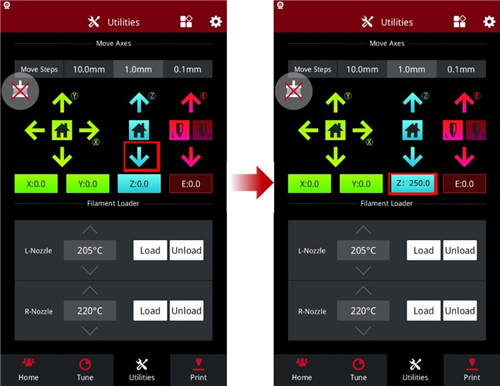

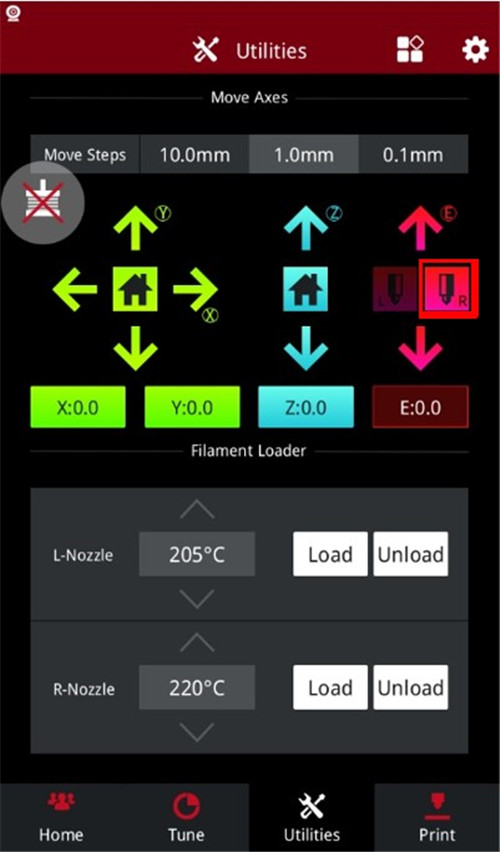

V zavihku “Utilities” spustite platformo osi Z tako, da izberete puščico navzdol.


Spustite ploščo, dokler ne bo dovolj prostora za udobno manevriranje z orodjem v prostoru.
Opomba: Priporočena vrednost osi Z je 150-250 mm.

2. Izvlecite filament

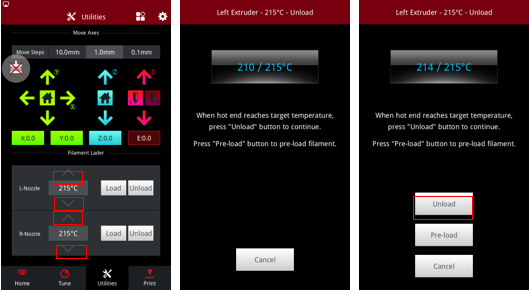

 V zavihku “Utilities” preverite ali je temperatura nastavljena kot priporočena temperatura za vaš filament. (Na primer 215 ℃ za Raise3D PLA).
Po potrebi prilagodite temperaturo. Pritisnite gumb “Unload”, da odstranite filament.
Tiskalnik se bo začel segrevati na določeno temperaturo. Ko temperatura doseže ciljno temperaturo, izberite gumb “Unload”, da odstranite filament.


3. Ohladite konico

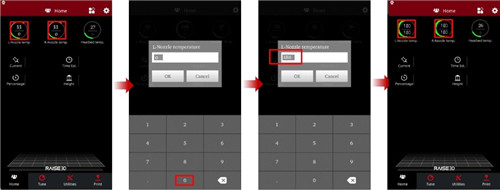

 V zavihku “Home” izberite temperaturo leve šobe. V novem oknu nastavite temperaturo na “0 ℃” in izberite “OK”. Ta korak ponovite za desno konico.
Počakajte, da se konica popolnoma ohladi, preden nadaljujete z naslednjimi koraki.
Ko ekstruderji dosežejo temperaturo okolice, izklopite tiskalnik.


4. Odstranite hladilni ventilator.

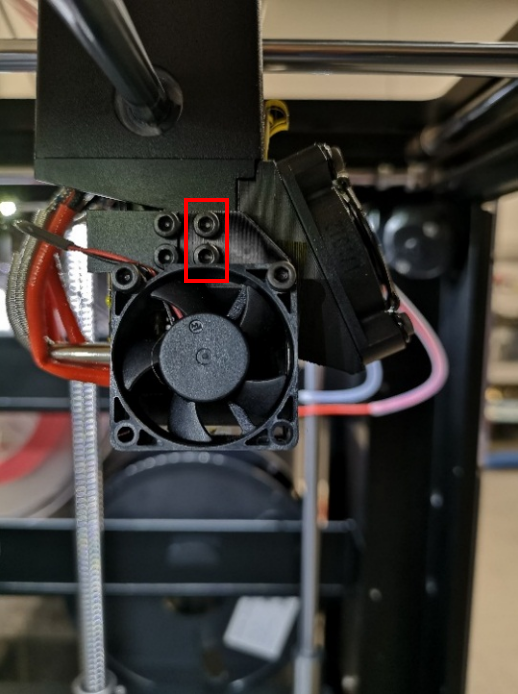

 Z 2,5-milimetrskim šestiložnim ključem odstranite dva pritrdilna vijaka hladilnega ventilatorja.


5. Odstranite šobo

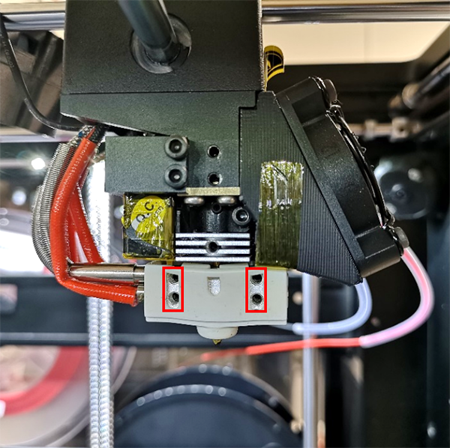

1) Odstranite 4 pritrdilne vijake znotraj grelnega bloka. S tem korakom se bo grelnik sprostil z napeljave, ki jo boste odstranili v naslednjem koraku.

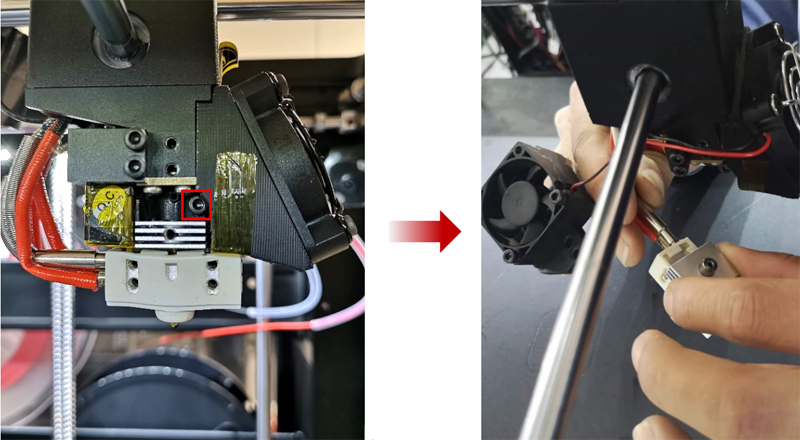

Odstranite pritrdilni vijak, da sprostite šobo iz naprave.

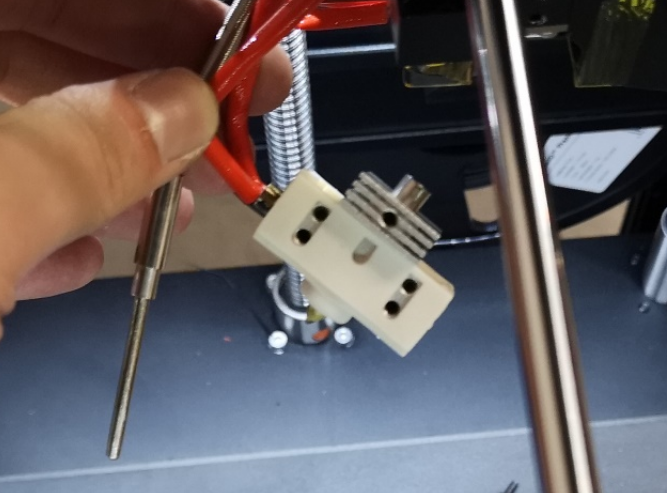

Odstranite grelno palico in žice termočlena z grelnega bloka, da v celoti odstranite šobo.


6. Preglejte in zamenjajte šobo.

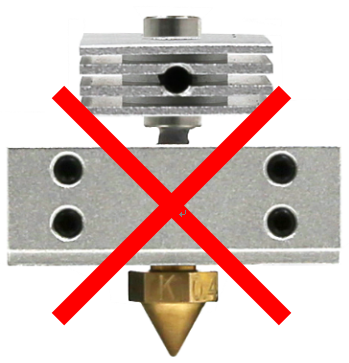

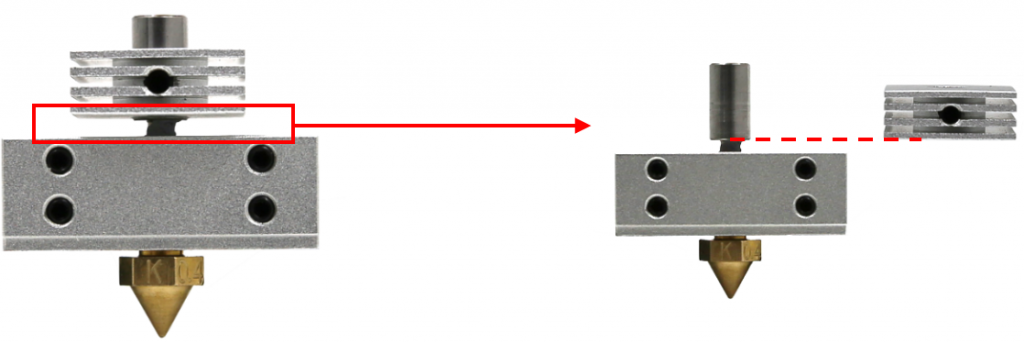

Za popolno zamenjavo šobe preverite, ali je nova pravilno nastavljen.
Dno hladilnika mora biti poravnano z dnom velikega valja.

Če položaj radiatorja ni pravilen, si oglejte Priročnik serije Pro2 – Kako zamenjati šobo za podrobnejša navodila.


7. Ožičenje

Vstavite grelno palico (rdeča žica) v spodnjo odprtino grelnega bloka. Vstavite jo tako, da doseže konec grelnega bloka, in jo pritrdite na mesto z dvema pritrdilnima vijakoma.
V zgornjo odprtino na grelnem bloku vstavite srebrni termočlen.
Ponovno ga namestite z dvema pritrdilnima vijakoma.


8. Namestite šobo.

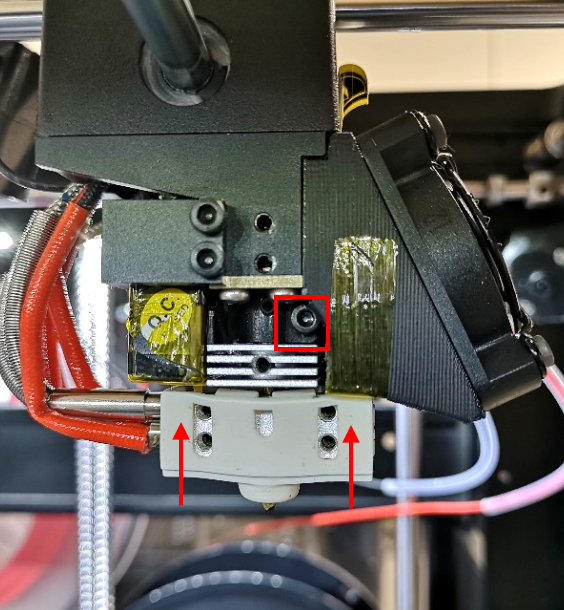

Vstavite grelni nastavek in ga potisnite do konca navzgor.
Ponovno namestite pritrdilni vijak.

Opomba: Če želite zamenjati več šob, ponovite korake 4-8 za drug vroči konec, preden nadaljujete z nastavljanjem šob.


9. Nastavite drugo šobo.

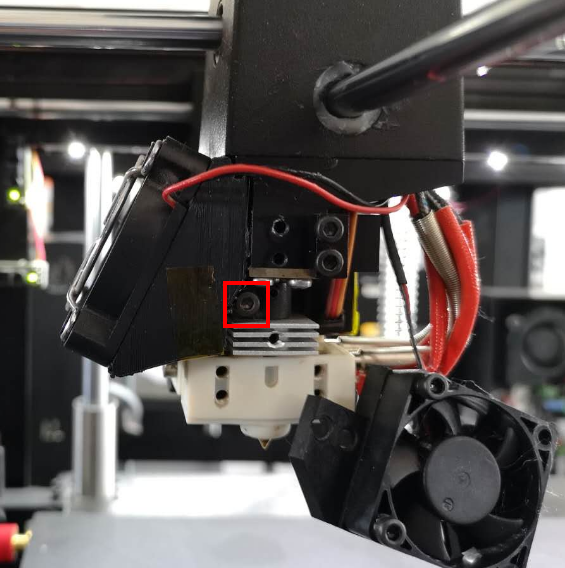

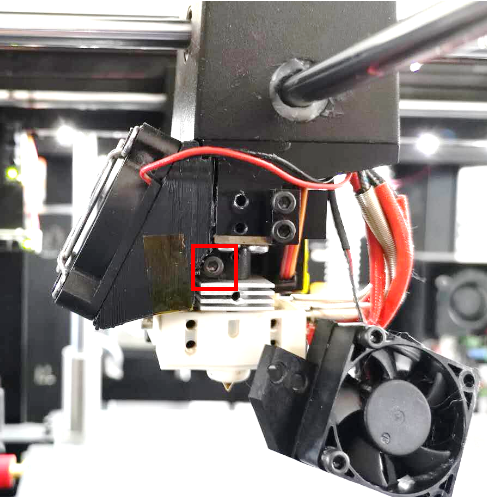

 Z 2,5-milimetrskim šestiložnim ključem odstranite pritrdilni vijak, označen z rdečo barvo.


Vstavite šobo in jo potisnite do konca navzgor.
Ponovno namestite pritrdilni vijak.

10. Postavitev postelje. V naslednjih korakih bo govora o tem, kako kalibrirati konice.

 Vklopite tiskalnik.

Opomba: Na tej stopnji hladilni ventilator ne bo nameščen. Bodite previdni pri vrtenju delov.


V zavihku “Home” izberite levo konico in nastavite temperaturo na “180 ℃”. S tem boste zagotovili, da je leva konica omogočena in v pravilnem položaju.

V zavihku “Utilities” izberite gumb osi Z “Home”, da premaknete posteljo v začetni položaj.

11. Postavitev ekstruderja

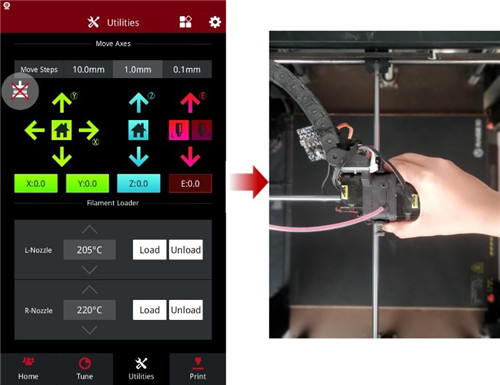

 S klikom na gumb “Disable Motor” onemogočite motor. Ekstruder lahko prosto prestavljate.
Prestavite ekstruder v sredinski položaj.

Opomba: Pri premikanju ekstruderja se izogibajte stiku z vročimi deli in pazite na opekline.


12. Umerite levo konico

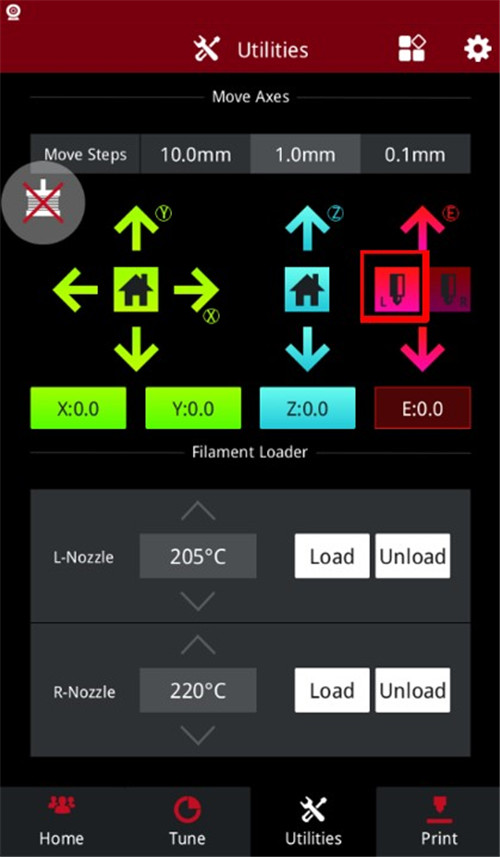

Izberite ikono leve konice in s puščico navzdol zagotovite, da zagotovite, da je onemogočena.


Pod levo konico namestite merilo (priloženo v škatli z dodatno opremo tiskalnika).
Os Z postavite na izhodišče, nato pa z merilnikom preverite novo višino.

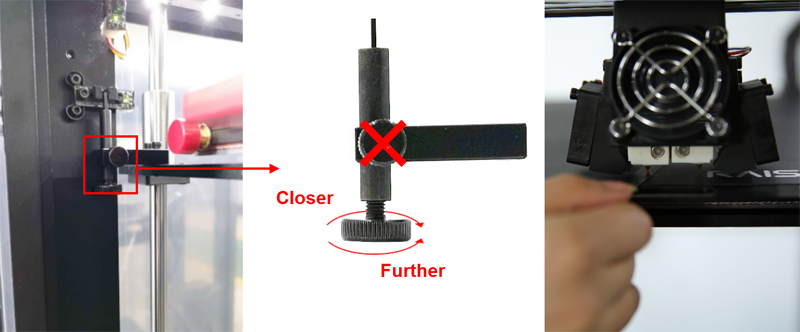

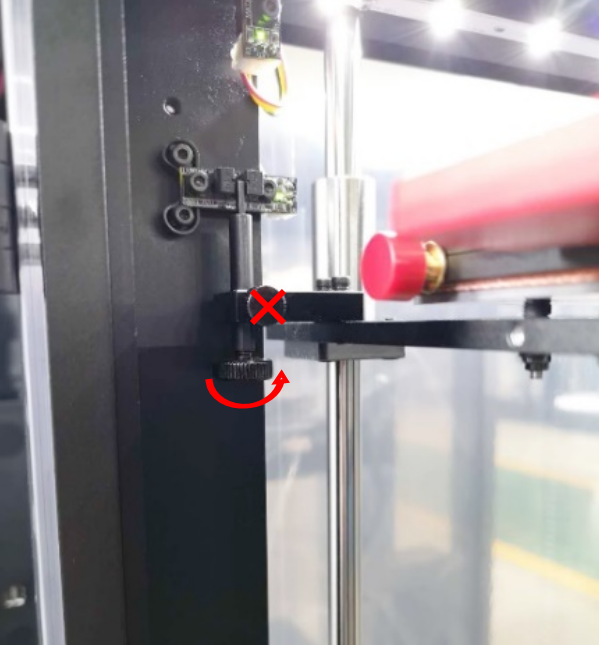

Če želite prilagoditi višino konice, zavrtite veliki vijak s palcem, kot je prikazano na naslednji sliki.

1. Ne prilagajajte majhnega stranskega vijaka.
2. Pri vsakem nastavljanju gumba je treba nastaviti smer.
3. Ponavljajte, dokler ne dosežete želenega rezultata.
4. Prilagoditve je treba izvajati postopoma. Spremembo višine boste videli po tem, ko boste posteljo napotili na cilj.

13. Umerite desno konico

Opomba: Pred nadaljevanjem naslednjih korakov morata biti leva konica in ležišče v pravilnem položaju.

 V zavihku “Home” segrejte desno šobo na 180 ℃.
Omogočite desno konico tako, da izberete ikono in nato izberete puščico navzdol.


Ko je konica omogočena, nastavite temperature na “0 ℃” in počakajte, da se popolnoma ohladijo, preden nadaljujete.
Ko se grelnik popolnoma ohladi, vstavite merilnik pod desno konico in preverite ustrezno višino.
Če je konico treba dodatno prilagoditi, sprostite pritrdilni vijak in ročno premaknite šobo, dokler se ne dotakne merilne šobe.
Opomba: Ne nastavljajte višine plošče. Prilagajanje osnove bo vplivalo na levo konico, ki jo je treba ponovno kalibrirati od 9. koraka naprej.
Ponovno namestite vijak v ta položaj.


7) Ko je višina konice pravilno umerjena, izklopite tiskalnik in ponovno namestite hladilne ventilatorje.

Vir: Raise3D.
