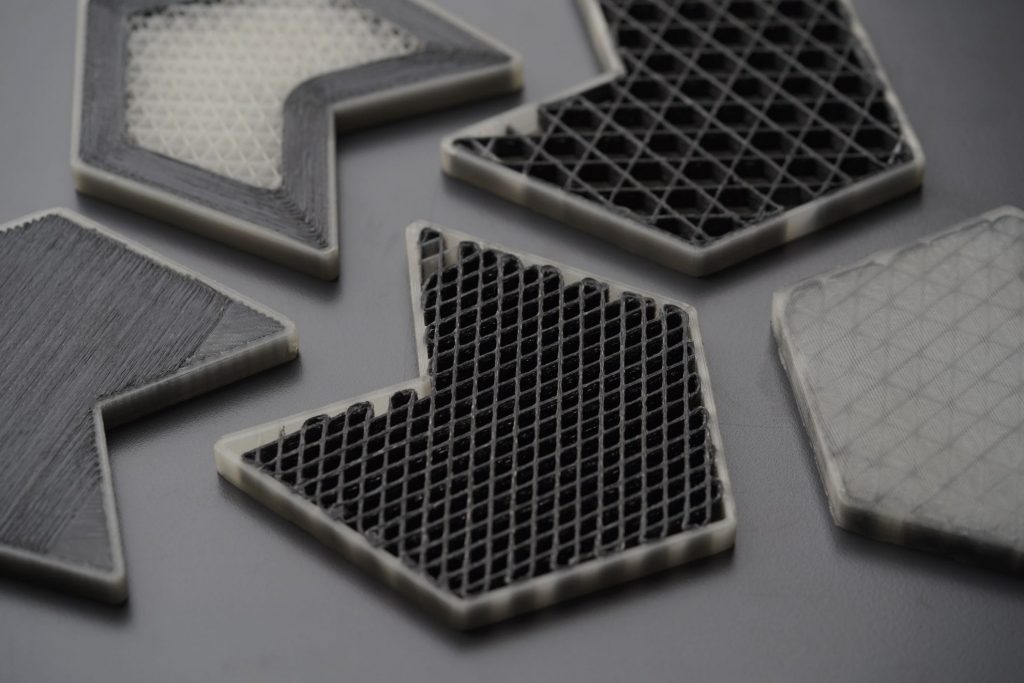

CFC PA je material na osnovi najlona, ki ga je razvil Polymaker za uporabo pri kontinuirani koekstruziji vlaken – Anisoprint CFC. Manjša viskoznost omogoča boljše kohezijo plasti vlaken, medtem ko visoka hitrost hlajenja in strjevanja pomaga doseči boljšo kakovost namestitve vlaken. Ta plastika je tudi nizko absorpcijska in jo je lahko tiskati v odprtem prostoru.
Glavne lastnosti
Kot večina drugih plastičnih mas iz najlonske družine je tudi Smooth PA primeren za tisk funkcionalnih delov, ki zahtevajo večjo trdnost in vzdržljivost.
| LASTNOSTI | PRED ŽARENJEM | 100° ŽARENJE |
| Natezna trdnost (MPa) | 41.05 ± 1.20 | 56.80 ± 0.53 |
| Youngov modul (MPa) | 1251.45 ± 282.43 | 1442.27 ± 70.33 |
| Raztezek pri pretrganju (%) | > 50% | 15.86 ± 2.41 |
| Upogibna trdnost (MPa) | 54.14 ± 1.10 | 68.67 ± 1.46 |
| Modul upogibanja (MPa) | 1189.58 ± 84.86 | 1580.61 ± 195.82 |
| Charpyjev udarni preizkus (KJ/m2) | 14.94 ± 1.42 | 14.94 ± 1.42 11.42 ± 0.98 |
| HDT @ 0.45MPa (°C) | 54.9 | 104 |
| HDT @ 1.8 MPa (°C) | 47 | 85 |
Smernice za tiskanje
Opomba: pred tiskom se prepričajte, da uporabljate zadnjo različico Aurora Slicer-ja in da je vaša naprava Composer kalibrirana.
Temperatura in hlajenje
Optimalna temperatura za tisk Smooth PA je med 250 in 270 ° C. Upoštevajte, da je ta plastika namenjena za uporabo v kompozitnem ekstruderju modelov Composer A4 / A3. To pomeni, da je vedno natisnjen v paru z Smooth-CFC PA in je vključen v kompozitni profil Smooth. Splošne zahteve za tisk so enake kot pri Smooth PA, vendar je v postopku CFC priporočljivo več hlajenja iz ventilatorjev (50-100%), da bi dosegli lepšo postavitev vlaken.
Hitrost
Pri postopku CFC se priporoča hitrost 10-20 mm / s. Privzete hitrosti v standardnih profilih Aura so v tem območju.
Skladiščenje in sušenje
Za razliko od drugih najlonov je mogoče CFC PA tiskati na prostem, brez bistvenega zmanjšanja kakovosti delov. Pri daljšem tisku je priporočljiva uporaba aktivnega sušilnika pri 60 ° C. Skladiščite na suhem (dobro deluje zaprta škatla s silikagelom).
Šobe
CFC PA je zasnovan za uporabo s šobo iz kompozitne medenine Anisoprint, po potrebi pa se lahko natisne tudi s šobo iz kompozitnega jekla.
