»Bottom Solid Fill Layers« se nanaša na število trdnih slojev na dnu modela.
Opomba: “Bottom Solid Fill Layers” oz »Spodnji sloji trdnega polnila« ne vključujejo prvega sloja, ki se nahaja ob platformi za tisk ali splavu. Če je na primer “Bottom Solid Fill Layers=5”, je najbolj spodnji sloj prvi sloj oz “First layer”. Drugi sloj je “Bottom Surface Solid Fill Layers” oz “spodnji sloj trdne zapolnitve” površine . Od 3. do 5. plasti od spodaj navzgor so “Bottom Solid Fill Layers” oz “spodnje trdne plasti polnila”, kot je prikazano na sliki spodaj.
“Top Solid Fill Layers” se nanašajo na število trdnih slojev na vrhu modela.
Na primer: če nastavite spodnjo plast trdne zapolnitve na 5 in zgornjo plast trdne zapolnitve na 4, bo model prikazan na sliki spodaj.
Zgornja in spodnja plast trdnega polnila.
“Bottom Solid Fill Flowrate” se nanaša na stopnjo pretoka pri tisku notranjosti trdnega dela na dnu modela.
“Top Solid Fill Flowrate” se nanaša na hitrost tiska notranjosti trdnega dela na vrhu modela.
“Bottom Solid Fill Pattern Type” se nanaša na vzorec zapolnitve za trdne plasti na dnu modela.
“Top Solid Fill Pattern Type” se nanaša na vzorec zapolnitve za trdne plasti na vrhu modela.
Izberite “Solid Fill Pattern Type” vrsto vzorca glede na vrsto modela.
“Top Solid Fill Patter Type” je nastavljen na “Lines”.
“Top Solid Fill Pattern Type” je nastavljen na “Rectilinear”.
“Top Solid Fill Pattern Type” je nastavljen na “Concentric”.

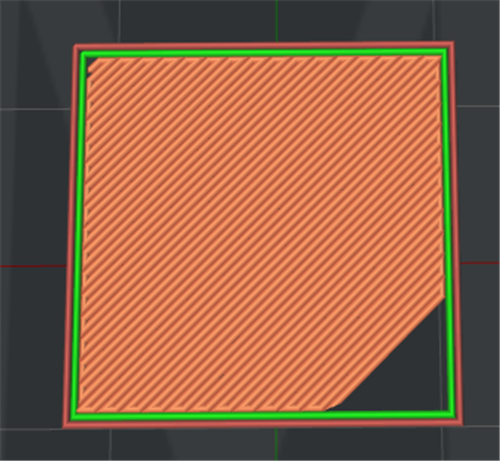

“Bottom Solid Fill Extrusion Width Percentage” se nanaša na odstotek širine ekstrudiranja polnih spodnjih plasti. Na primer: Če je vaša širina ekstrudiranja 0,4 mm in to vrednost nastavite na 120 %, je širina ekstrudiranja trdnih spodnjih slojev 0,48 mm.
“Top Solid Fill Extrusion Width Percentage” se nanaša na odstotek širine ekstrudiranja zgornjih trdnih slojev. Na primer: Če je vaša širina ekstrudiranja 0,4 mm in to vrednost nastavite na 120 %, potem je širina ekstrudiranja trdnih zgornjih slojev 0,48 mm.
Obrisne lupine trdnega polnila se nanašajo na število obrisnih lupin v sloju trdnega polnila, da se prepreči sesutje sloja trdnega polnila.
“Solid Fill Outline Shells” nastavite na 2.

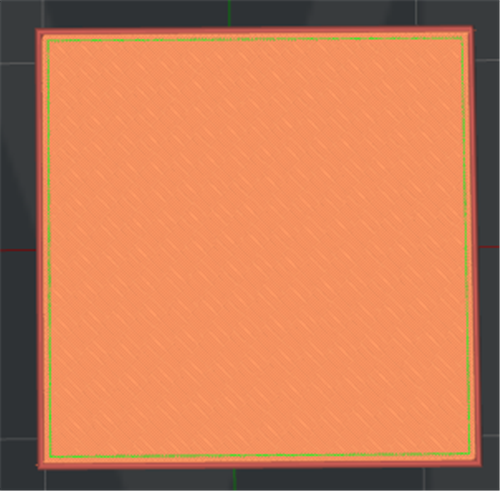

“Solid Fill Minimal Width” oz »Minimalna širina trdnega polnila« se nanaša na minimalno širino ekstrudiranja struktur trdnega polnila. Če je ta funkcija omogočena, se lahko izognete nekaterim nazobčanim polnim črtam, kot je prikazano na sliki spodaj.

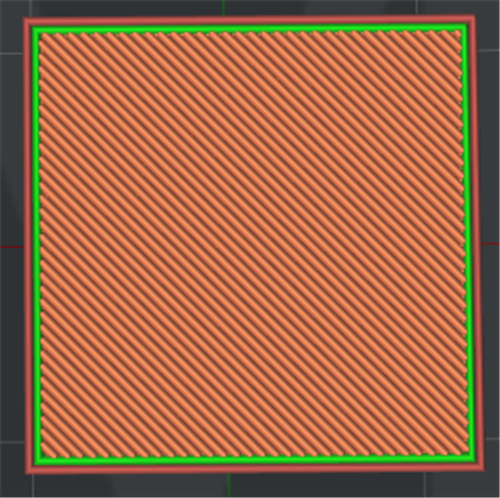

“Solid Fill Minimal Width« je nastavljen na 0.8 mm.
“Solid Fill Minimal Width” je nastavljen na 0 mm.
“Solid Fill Expansion” oz “razširitev trdnega polnila” razširi območja polnega polnila za določeno razdaljo. Ta funkcija omogoča boljši oprijem plasti.
Opomba: Če nastavite to vrednost na 0, bo ta funkcija onemogočena.

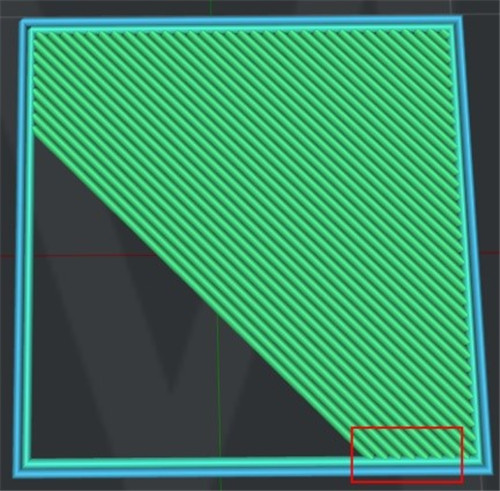

“Use Gap Filling for Failing Solid Part” se nanaša na to, da se z omogočeno funkcijo neuspeli polni del zapolni z izbrano vrsto vzorca polnilnega polnila.
Trdna zapolnitev zgornje površine
“Top Surface Solid Fill Layers” se nanaša na število plasti trdne zapolnitve površine na vrhu modela.
Opomba: “Top Surface Solid Fill Layers” je del “Top Solid Fill Layers”.
Spremenite nastavitve tiska “Top Surface Solid Fill Layers”, da izboljšate kakovost slojev na vrhu.
Nastavite lahko, da “Top Surface Solid Fill Layers” ne presega števila slojev “Top Solid Fill Layers”.
Če je na primer “Top Solid Fill Layers=4”, “Top Surface Solid Fill Layers=2”, potem sta zgornji dve plasti zgornja površina, preostali dve plasti pa “Top Solid Fill Layers”, kot je prikazano na sliki spodaj.
Sloji trdnega polnila zgornje površine.
“Top Surface Solid Fill Flowrate” se nanaša na stopnjo pretoka pri tiskanju notranjosti površinskega trdnega dela na vrhu modela.
“Top Surface Solid Fill Pattern Type” se nanaša na vzorec zapolnitve za plasti površinske trdne snovi na vrhu modela.
Izberite “Top Surface Solid Fill Pattern Type” za vaš model.
“Top Surface Solid Fill Pattern Type” je nastavljen na “Lines”.
“Surface Solid Fill Pattern Type” je nastavljen na “Rectilinear”.
“Top Surface Solid Fill Pattern Type” je nastavljen na “Concentric”.
“Top Surface Solid Fill Extrusion Width Percentage” se nanaša na odstotek širine ekstrudiranja trdnih slojev zgornje površine.
Na primer: Če je vaša širina ekstrudiranja 0,4 mm in to vrednost nastavite na 120 %, je širina ekstrudiranja plasti trdne zgornje površine 0,48 mm.
Trdno polnjenje spodnje površine
“Bottom Surface Solid Fill Layers” se nanaša na število površinskih trdnih slojev v strukturi previsa modela.
Opomba: sloji trdnega polnila spodnje površine so manjše ali enake plastem trdnega polnila spodnje površine.
Spremenite nastavitve tiskanja “Bottom Surface Solid Fill Layers”, da izboljšate strukture previsov. Nastavite lahko “Bottom Surface Solid Fill Layers”, da ne presega števila “Bottom Solid Fill Layers”.
“Bottom Surface Solid Fill Flowrate” se nanaša na pretok tiskanja notranjosti trdnega dela površine na dnu modela.
“Bottom Surface Solid Fill Pattern Type” se nanaša na vzorec zapolnitve za plasti površinske trdne snovi na dnu modela.
Izberite “Bottom Surface Solid Fill Pattern Type” za svoj model.
“Bottom Surface Solid Fill Pattern Type” je nastavljen na “Lines”.
“Bottom Surface Solid Fill Pattern Type” je nastavljen na “Rectilinear”.
“Bottom Surface Solid Fill Pattern Type” je nastavljen na “Concentric”.
Odstotek širine ekstrudiranja trdnih slojev spodnje površine se nanaša na odstotek širine ekstrudiranja trdnih slojev spodnje površine. Na primer: Če je vaša širina ekstrudiranja 0,4 mm in to vrednost nastavite na 120 %, je širina ekstrudiranja slojev trdne spodnje površine 0,48 mm.
“Ironing” ali “Likanje”: če je ta funkcija omogočena, bo ideaMaker po končanem zgornjem sloju z majhno količino pretoka pri nizki hitrosti natisnil sloj “Ironing”, da bi zagotovil gladko končno površino.
“Ironing Flowrate” ali “pretočna hitrost likanja” se nanaša na pretočno hitrost tiska strukture likanja.
“Ironing Speed” se nanaša na hitrost tiska strukture likanja.
“Ironing” je omogočen.
“Ironing” je onemogočen.
Zgornji in spodnji kot polnjenja
“Top and down Solid Fill Angle” se nanaša na to, da lahko določite smer vsakega sloja strukture “top and down solid fill”. Če dodate 30, 60, 90 stopinj, bo kot prve plasti zgornje in spodnje trdne zapolnitve 30 stopinj, druge plasti pa 60 stopinj. Tretji sloj bo 90 stopinj. Četrta plast bo spet 30 stopinj, kot naslednjih plasti pa se spreminja po vrstnem redu.
“Angle” se nanaša na smerni kot zgornje in spodnje strukture trdnega polnila.
“Add Infill Angle” se nanaša na dodajanje vrednosti.
“Remove Infill Angle” se nanaša na odstranitev izbrane vrednosti.
“Solid Fill”zavihek.
Vir: Raise3d.
