Potrebno orodje:

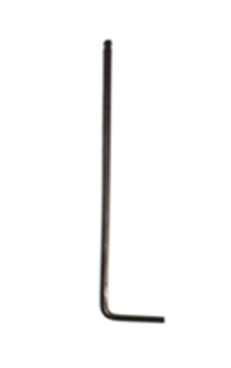

Šestiloročni ključ 2 mm
1.Izklopite napravo.

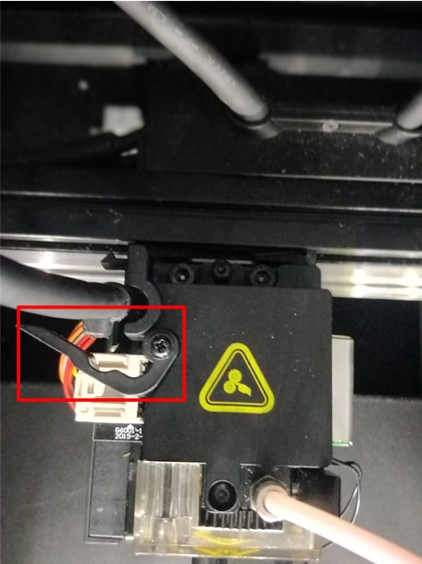

2. Sprostite sponko za zadrževanje priključnega kabla iztiskalnika.

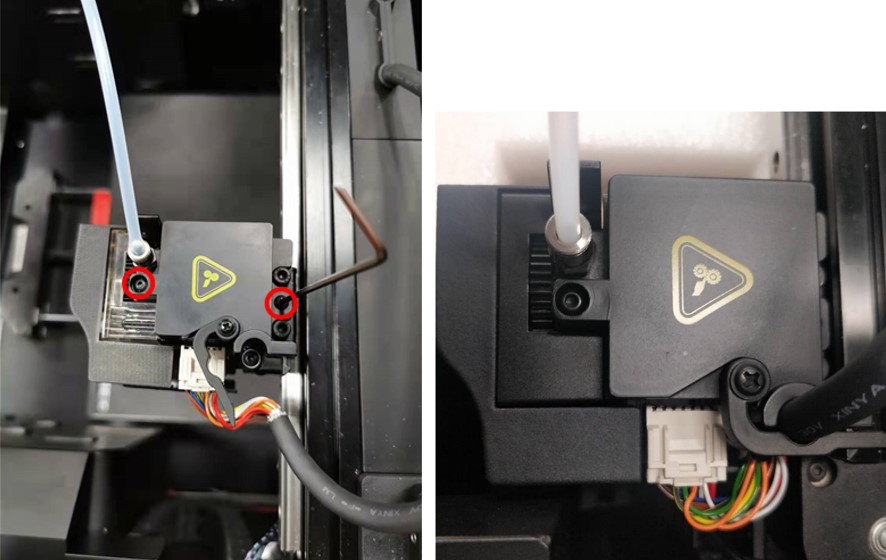

3. Z 2 mm šestilojemnim ključem odstranite vijaka, ki držita pokrov priključne plošče ekstruderja.
4.Use a 2 mm hex wrench, remove the two screws retaining the extruder connection board to the extruder.

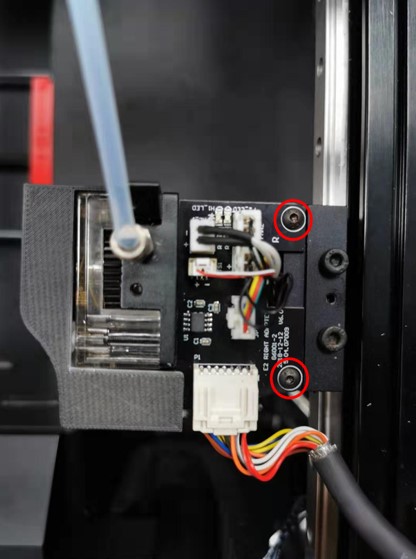

4.Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta priključno ploščo ekstruderja.

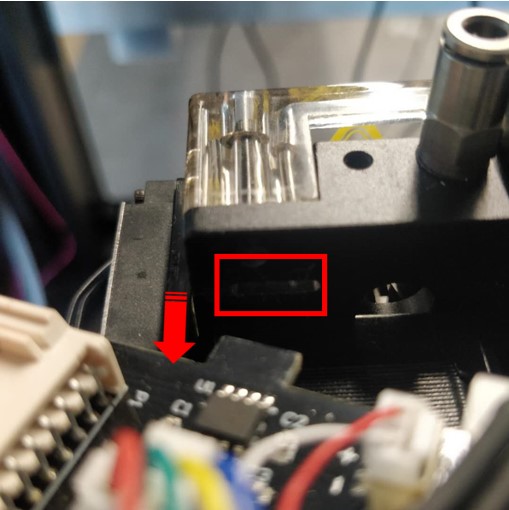

5.Nežno izvlecite priključno ploščo ekstruderja v smeri puščice, ki je prikazana spodaj. Pri tem bodite pozorni na majhno izboklino, ki jo drži na mestu.

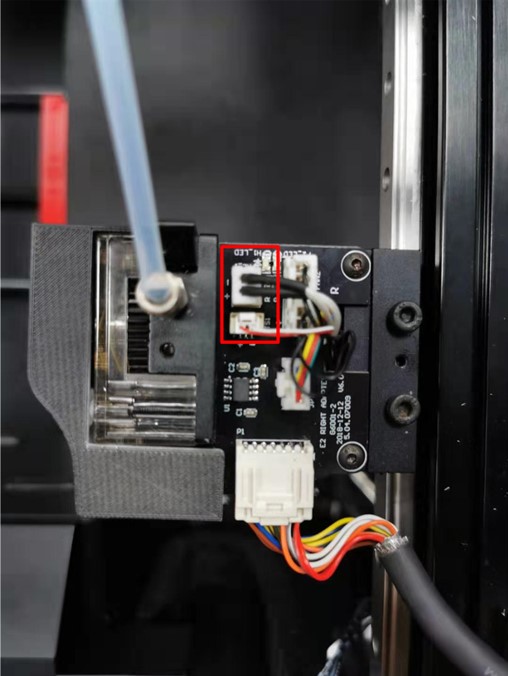

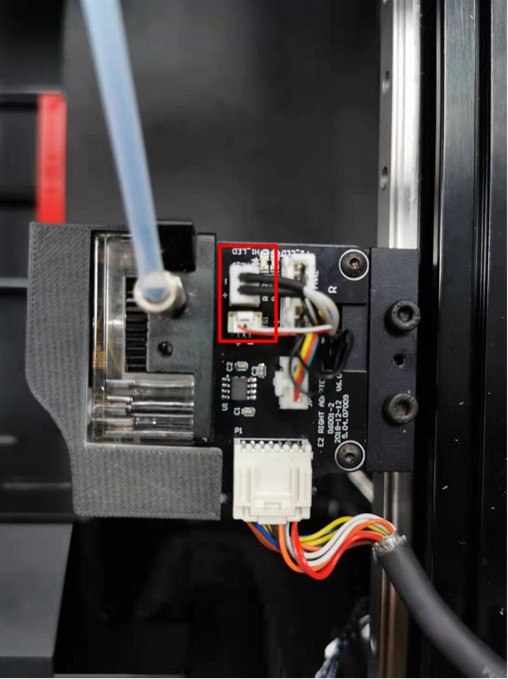

6. Odstranite oba kabla iz rež, označenih z rdečo barvo, kot je prikazano na spodnji sliki.

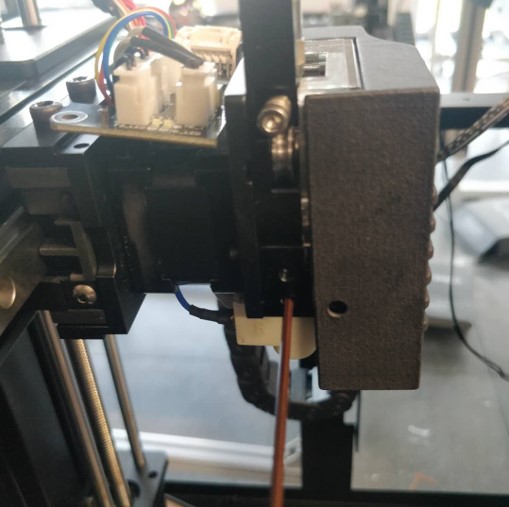

Z 2 mm šestilojemnim ključem odstranite pritrdilni vijak šobe. V tem koraku lahko odstranite celoten sklop šobe skupaj z grelnim elementom in termelementom.

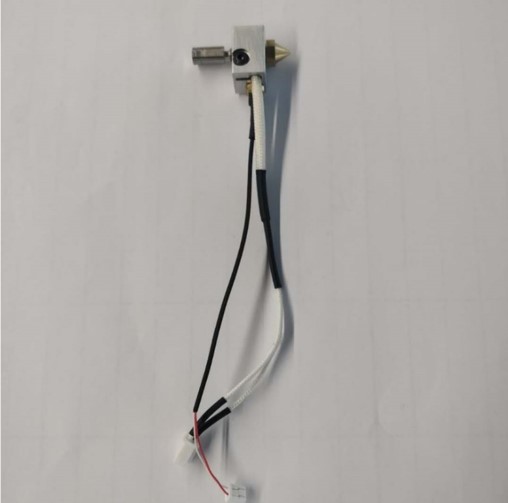

8.Odstranite šobo.

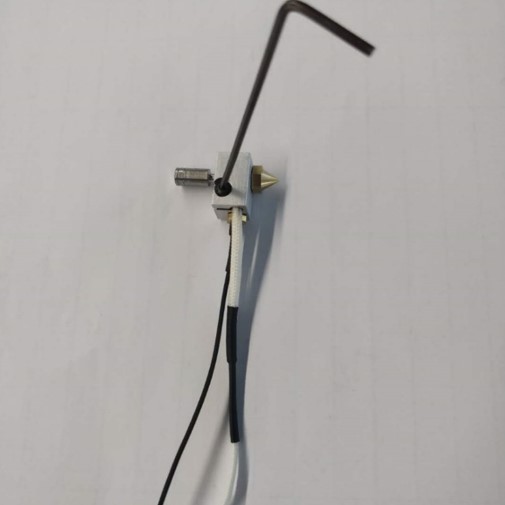

9. Z 2 mm šestiložnim ključem odstranite pritrdilni vijak na šobi.
10.Ko sprostite pritrdilni vijak, mora grelni element zdrsniti ven.
Opomba: Če grelni element ne more prosto zdrsniti ven, lahko z majhnim ploščatim izvijačem nežno upognete grelni blok.
Na tej točki mora biti dovolj prostora, da grelni element gladko zdrsne ven.
Ponovna montaža

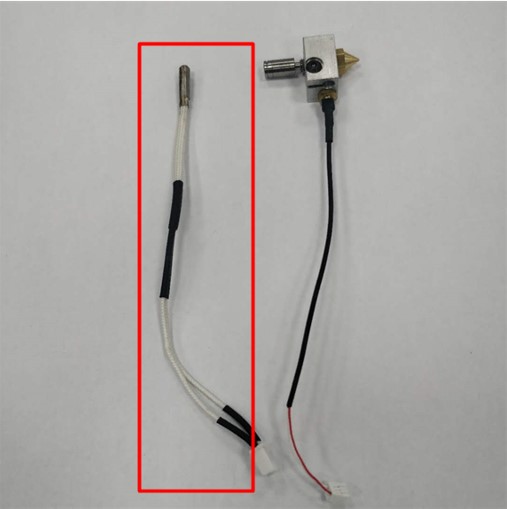

11.Pripravite nov grelni element.
12.Nov grelni element vstavite v grelni blok.

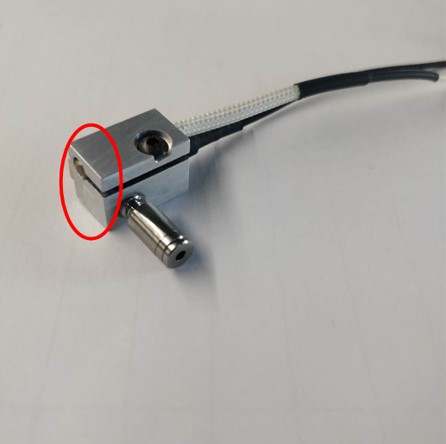

Opomba: Prepričajte se, da je konica grelnega elementa poravnana z blokom, kot je prikazano na spodnji sliki.
13.Ponovno namestite vijak za pritrditev grelnega elementa.
Opomba: Vijak namestite trdno, vendar ne tako močno, da bi bil grelni element stisnjen.

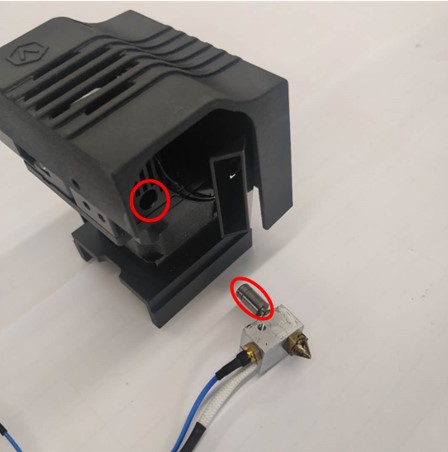

14. Vstavite grelni nastavek nazaj v iztiskalnik, obrnjen proti hrbtni strani tiskalnika.

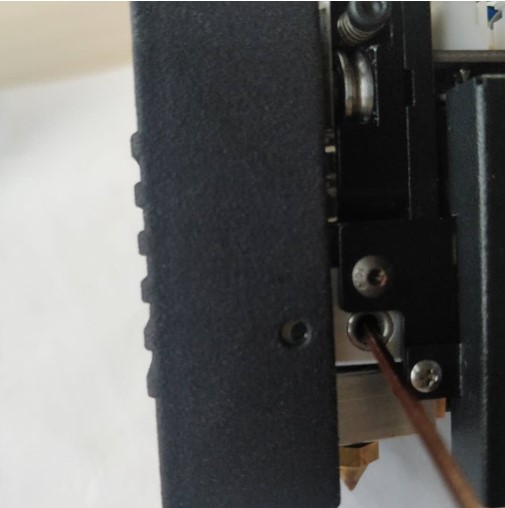

15.Ko je šoba popolnoma vstavljena v ekstruder, z 2 mm šestilojemnim ključem privijte vijak, ki drži šobo.
16.Majhno izboklino plošče vstavite v luknjo na ekstruderju. Ko je ploščica pravilno nameščena, kable pospravite v režo za upravljanje kablov.
17.Ponovno priključite kabel grelnega elementa na priključno režo z oznako HE_0 ali HE_1. 18. Kabel temperaturnega senzorja ponovno priključite v priključno režo z oznako TS0 ali TS1.

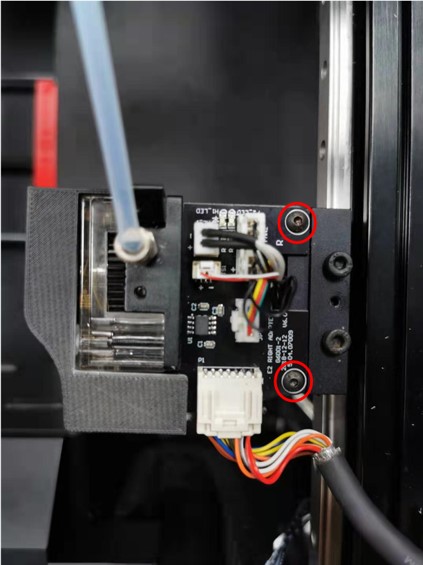

18.Dva pritrdilna vijaka privijte z 2 mm šestilomenskim ključem.
19.Ponovno namestite pokrov priključne plošče z zaponko, obrnjeno proti vtičnici priključnega kabla ekstruderja.
Po ponovni namestitvi je treba napravo kalibrirati.
V sistemu RaiseTouch izberite “Setting > Machine > Maintenance > Offset Calibration” in sledite korakom na zaslonu.
Vir: Raise3D.
